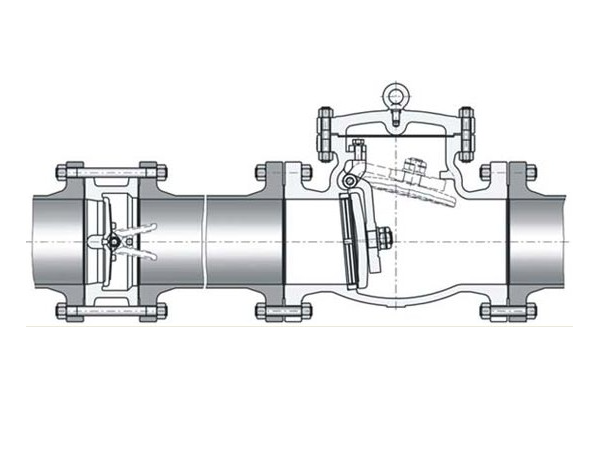

對夾式止回閥安裝示意圖

    關于對夾式止回閥的安裝、具體怎么安裝我們之前已經有過介紹，但是還是有部分用戶不太明白，今天我們準備了一個對夾式止回閥的安裝示意圖，大家再根據之前介紹應該就能更加準確的理解了。



    當然，在這里還是要再跟大家說下對夾式止回閥的一些安裝要求，以免大家在安裝過程中出錯。

    對夾式止回閥安裝要求：

    1、安裝時應注意安裝位置、高度、進出口方向必須要符合設計要求，介質流動的方向要與閥體所標箭頭的方向一致，連接必須要牢固緊密，以防介質泄漏。

    2、安裝前要檢查閥門外觀，閥門的銘牌符合現行國家標準的相關規定才能安裝使用。

    3、對于工作壓力大于1.0 MPa的止回閥，安裝前應進行強度和嚴密性能試驗，合格后才可使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗持續的時間符合GB 50243的要求。

    4、在管路中不能使止回閥承受重量，大型的止回閥應獨立支撐，使之不受管系產生的壓力的影響。
